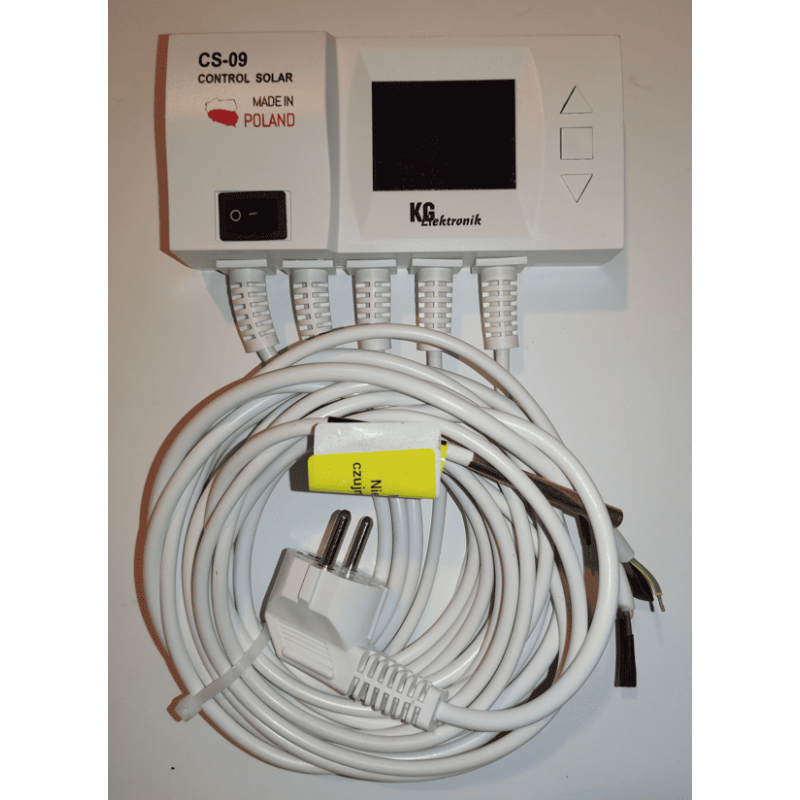

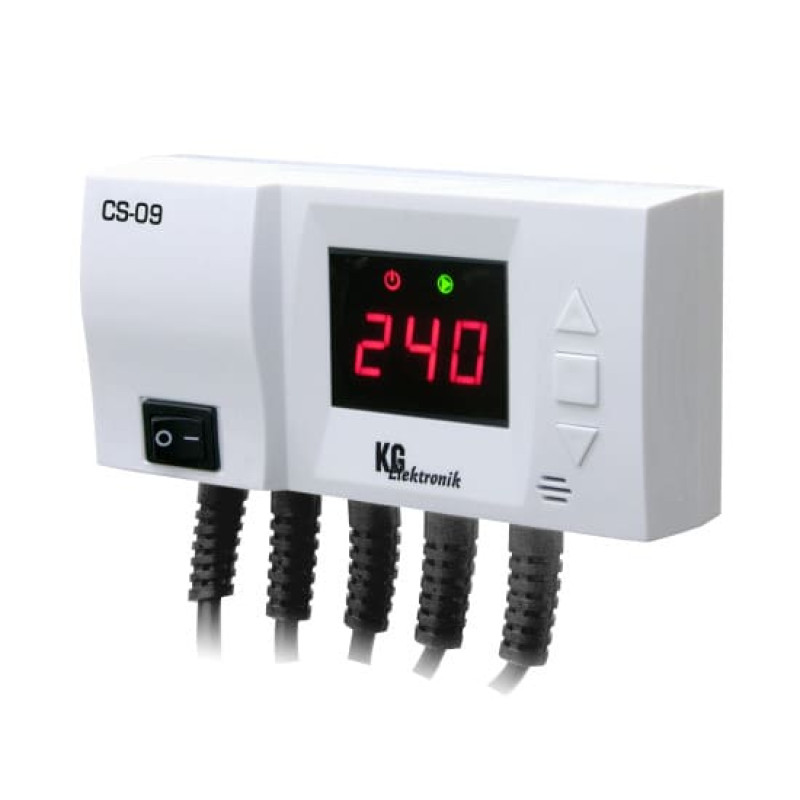

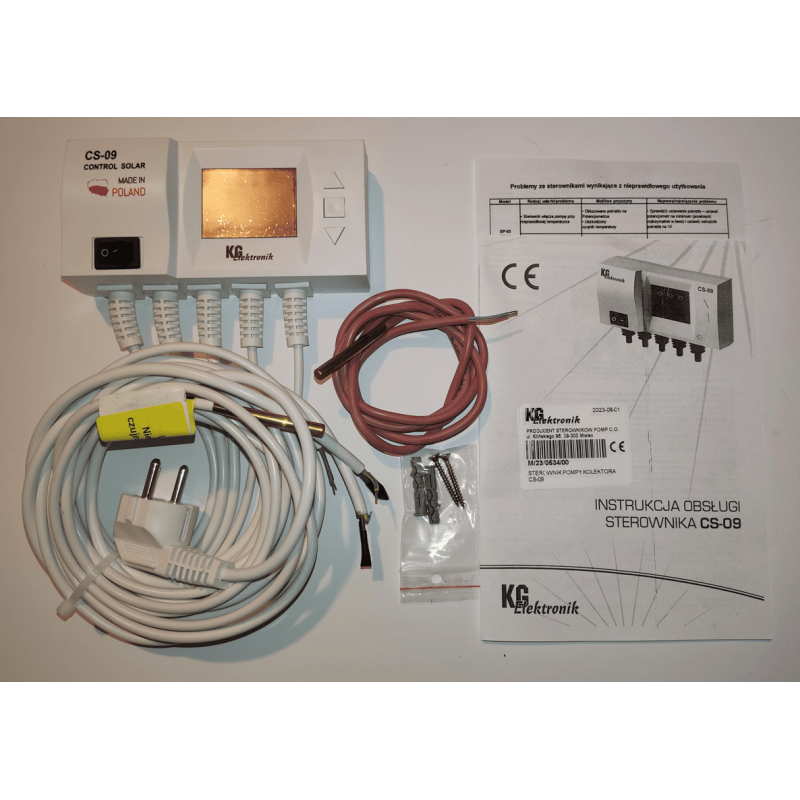

Автоматика для сонячних колекторів KG Elektronik CS-09

Програматор CS-09 служить для регулювання насоса сонячного колектора і циркуляційного насоса накопичувача. Насос для колектора працює за аналогією різниці температур. Запуск насоса відбувається тоді, коли температура колектора вийде за рамки температури накопичувача на запрограмований користувачем рівень гістерезису (Гістерезис - функція використовується для налаштування різниці температур (колектора та накопичувача тепла), досягнення якої приводить насос в дію. Запобігає постійному включенню та вимкненню насоса для насоса. ). Відключення колекторного насоса залежить від заданої гістерези запуску насоса.
Гістерезис відключення насоса сонячного колектора завжди на 10 ° С нижче гістерези запуску, якщо гістерезис запуску буде налаштований на 20 ° С, то гістерезис відключення автоматично складе 10 ° С. У разі програмування гістерезису на 10 °С, насос працює до того моменту, поки температури колектора і накопичувача не зрівняються або не буде досягнуто заданої температури накопичувача. Циркуляційний насос опалення запускається, коли температура накопичувача перевищить задану користувачем температуру включення циркуляційного насоса і працює доти, доки температура накопичувача не впаде нижче заданого рівня.

Технічні дані:

Джерело живлення: 230/50 Гц +/-10%
Потужність: 2 Вт
Температура довкілля: від -10 до 50 градусів C
Вихідне навантаження колекторного насоса: 100 Вт
Вихідне навантаження циркуляційного насоса: 100 Вт
Діапазон вимірювання температури: від 0 до 150 градусів C
Діапазон температур налаштування: ГВП від 20 до 80 градусів C.
Температурна стійкість датчика від -10 до 150 градусів C.

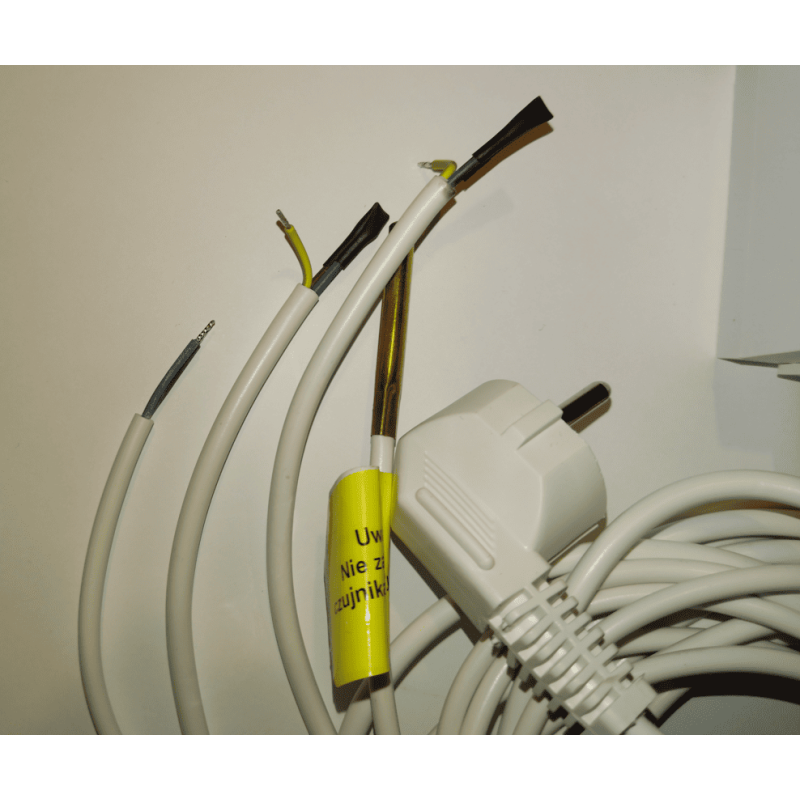

Довжина кабелю датчика ГВП: 3 м.
Довжина кабелю датчика колектора: 1,1м.
Довжина кабелю насоса: 2х1,1
Кабель живлення: 1,5м.
Регульований гістерезис колектора: від 10 до 30 градусів C.
