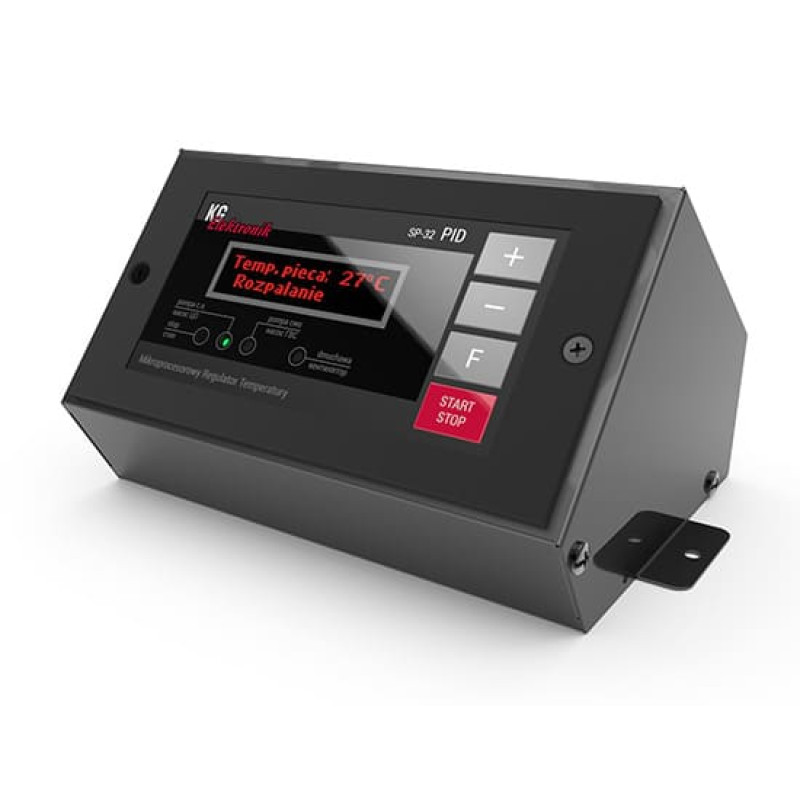

Автоматика для котла KG Elektronik SP-32 PID

Програматор SP-32 – це інтелектуальний, простий у використанні, інноваційний за характеристиками контролер для якісного спалювання дров, вугілля, торфу та відходів деревообробки. Контролює роботу вентилятора наддуву та насосів опалення та ГВП з можливістю підключення кімнатного термостата.
Як додаткова опція є можливість підключення датчика димових газів PT-1000 (придбано окремо).
Використання нового алгоритму роботи автоматики Control Smart дозволяє якнайкраще забезпечити оптимальні процеси горіння/тління палива для отримання максимального ККД котла.
Програматор SP-32 нескладний та адаптивний в управлінні, складається з якісних компонентів, що гарантує тривалий термін експлуатації, а також комфорт та суттєву економію на опаленні. ККД казана.
Користувач має на вибір 2 види роботи вентилятора:
CS – автоматична плавна модуляція вентилятора;
STD – потужність вентилятора встановлюється користувачем у меню.
У режимі CS автоматика автоматично зменшує роботу вентилятора при зростанні температури котла. Це захищає котел від температурних ударів.
При підключенні датчика димових газів PT-1000 автоматика автоматично контролюватиме температуру відпрацьованих газів, що виводяться.
При температурі на виході з котла більше 150 °C потужність вентилятора модульовано зменшується і навпаки, так само панель LED блимає залежно від потужності роботи вентилятора.
Зменшення потужності роботи вентилятора при зростанні температури мінімізує втрату тепла в котлі та системі та сприяє економії палива до 20%.
Блок керування котлом SP-32 PID, що управляє циркуляційним насосом гарячого водопостачання (насос бойлера), має функції пріоритету ГВП та літній режим роботи. При включенні пріоритету першим включається насос ГВП, за умови, що температура котла більша за температуру води ГВП в бойлері. У другу чергу включається насос ЦО. При вимкненому пріоритеті насоси працюють незалежно один від одного.
У опції "Пріоритет" (підігрів бойлера) автоматика збільшує температуру котла на 7ºC порівняно із встановленою температурою води ГВП. Після підігріву води ГВП автоматика переходить на встановлену температуру котла, а при включеному кімнатному термостаті у режим підтримки.
Функція ЛІТО блокує роботу насоса ЦО. Працює лише насос ГВП. Насос ЦО увімкнеться, лише якщо котел досягне температури 90ºC. Ця функція захисту системи опалення від закипання.

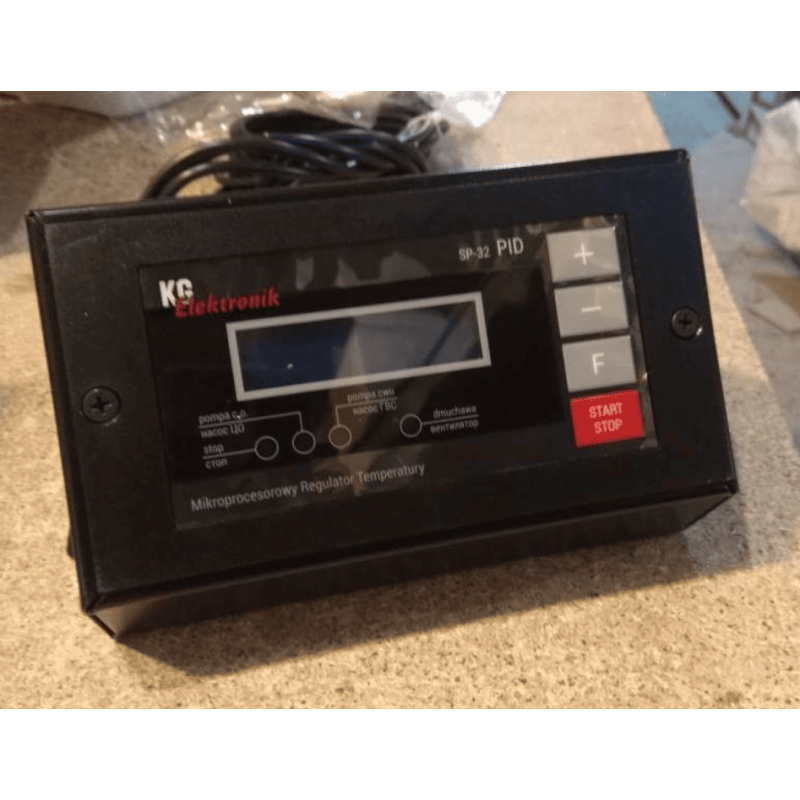

Блок керування твердопаливним котлом KG Elektronik SP-32 PID має добре читаний РК-дисплей з меню польською та російською мовами, а також якісні гнізда для підключення всіх кабелів та проводів. Надійний корпус чудово підходить для монтажу безпосередньо на твердопаливний котел.

Можливості:
Якісний надійний LCD дисплей із підсвічуванням.
Можливість підключення кімнатного термостата/програматора.
Можливість підключення датчика температури димових газів (придбано додатково).
Два режими роботи вентилятора: CS та STD.
Установка мінімальної та максимальної потужності вентилятора в діапазоні 10...100%.
Функція плавного зниження обертів вентилятора.
Встановлення часу продування та часу перерви між продуванням котла.
Режими роботи насосів: звичайний, пріоритет бойлера ГВП, літній режим.
Регульована температура увімкнення циркуляційних насосів.
Регульований гістерезис температури котла: 1...5 °C.
Коригування показань температури. Значення, яке додається або віднімається від виміряної температури.
Функція АНТИСТОП та АНТИЗАМЕРЗАННЯ.
Звукова сигналізація під час перегріву котла та пошкодження датчиків.
Додатковий захист від перегріву та закипання котла (біметалеве термореле).

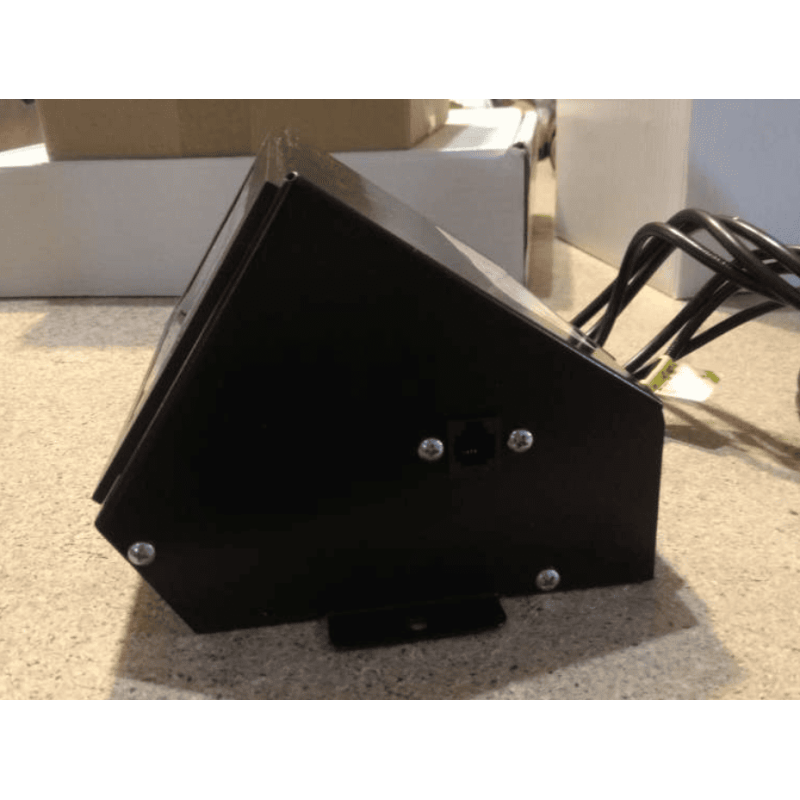

Корпус адаптований для монтажу на котлі.

Технічні дані:

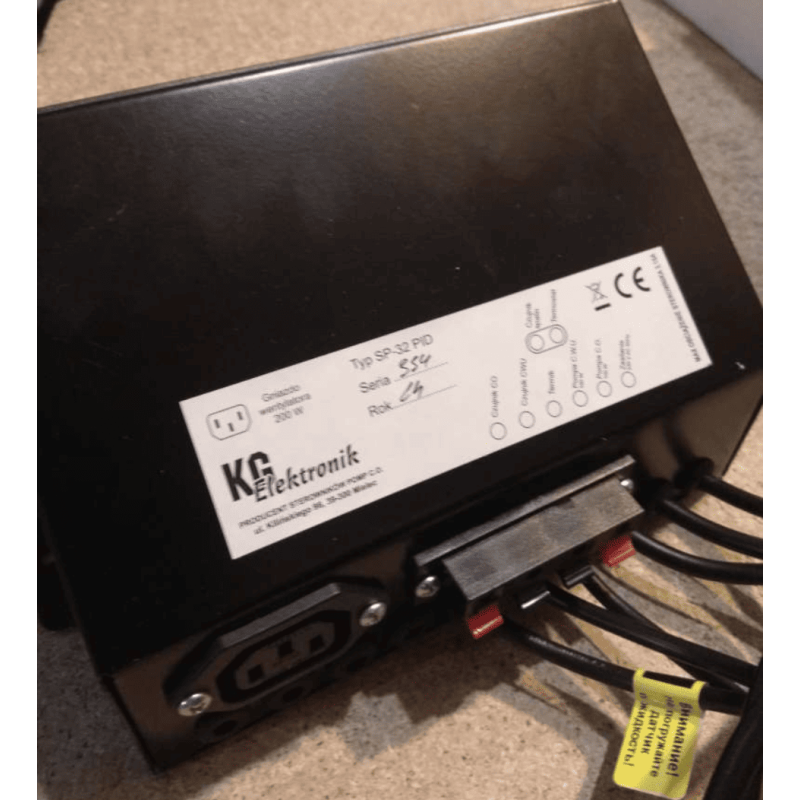

Контролер у металевому корпусі з кабелями.
Роз'єм для підключення вентилятора: так.
Роз'єм RCA для датчика вихлопних газів і термостата: так.
Кабелі для центрального опалення та насоса ГВП: 1,7 м, датчик і термостат: 0,6 м, датчик бака ГВП: 2,5 м
Електроживлення: 230 В
Навантаження насоса ЦО: 100 Вт
Навантаження насоса ГВП: 100 Вт
Навантаження вентилятора: 200 Вт
