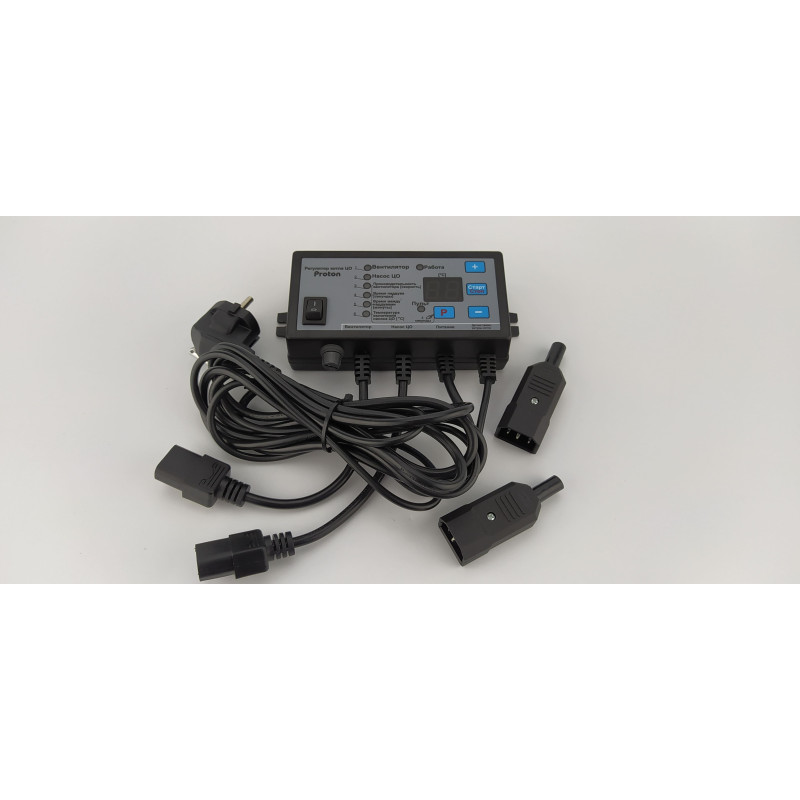

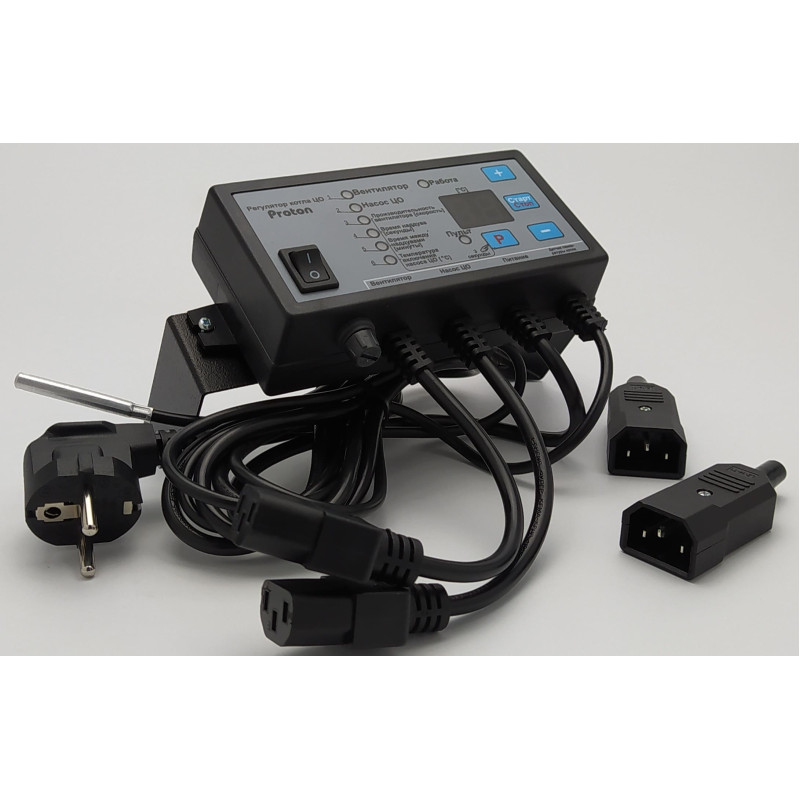

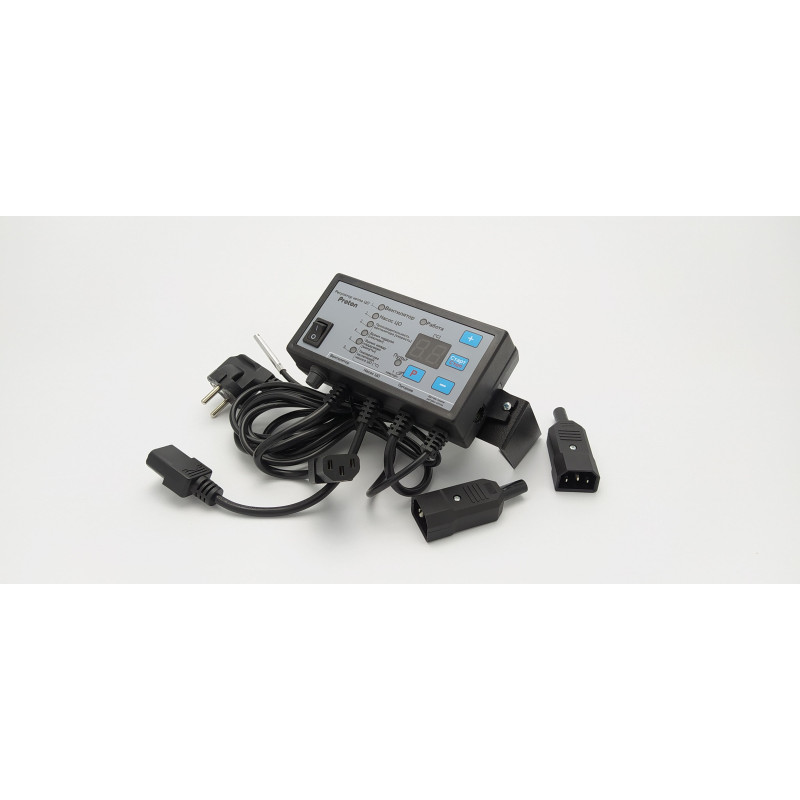

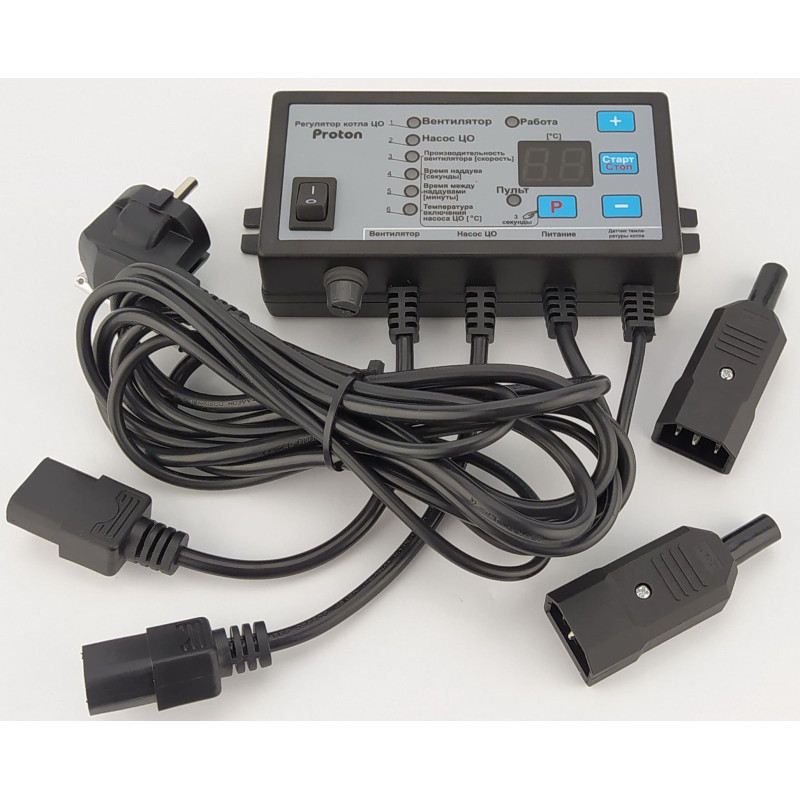

Автоматика для твердопаливного котла Prond Proton 405

Мікропроцесорний регулятор Prond Proton 405 це найновіший командно-контролер, що служить для адміністрації роботи обладнання котла: нагнітального вентилятора і насоса циркуляції теплоносія опалювального контуру. Контролер розпізнає температуру теплоносія в котлі, і, залежно від температури контролює подачу повітря в камеру згоряння котла і регулює роботу насоса циркуляції теплоносія опалювального контуру. Температура теплоносія котла підтримується за допомогою нормалізації подачі кількості повітря і методом управління роботою насоса циркуляції теплоносія опалювального контуру, конструкція передбачає під собою наявність також гнізда для підключення кімнатного програматора або пульта дистанційного керування.
Контролер Proton 405 може програмувати декілька параметрів роботи. Отже, можна пристосувати програматор до умов роботи: типу опалювального приміщення, типу палива, пристрою котла і т.д. Заводські налаштування мають введені універсальні дані, завдяки чому Prond Proton 405 працює ідеально з більшістю казанів без необхідності введення змін налаштувань. Однак, щоб гарантувати оптимальну роботу котла, рекомендується підібрати параметри роботи згідно з рекомендаціями цього посібника з експлуатації.
Оснащення та функції регулятора:

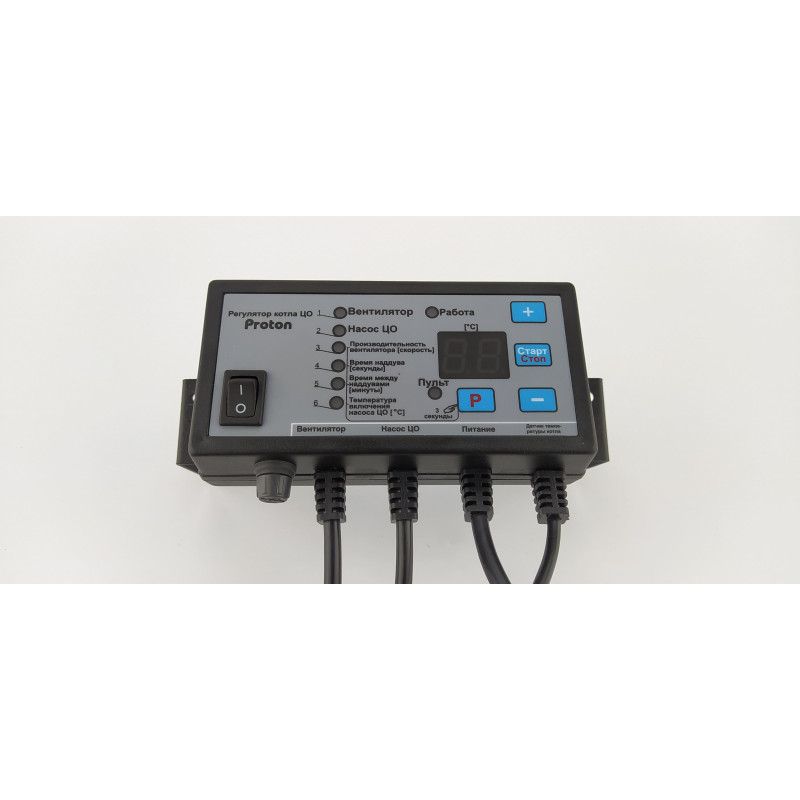

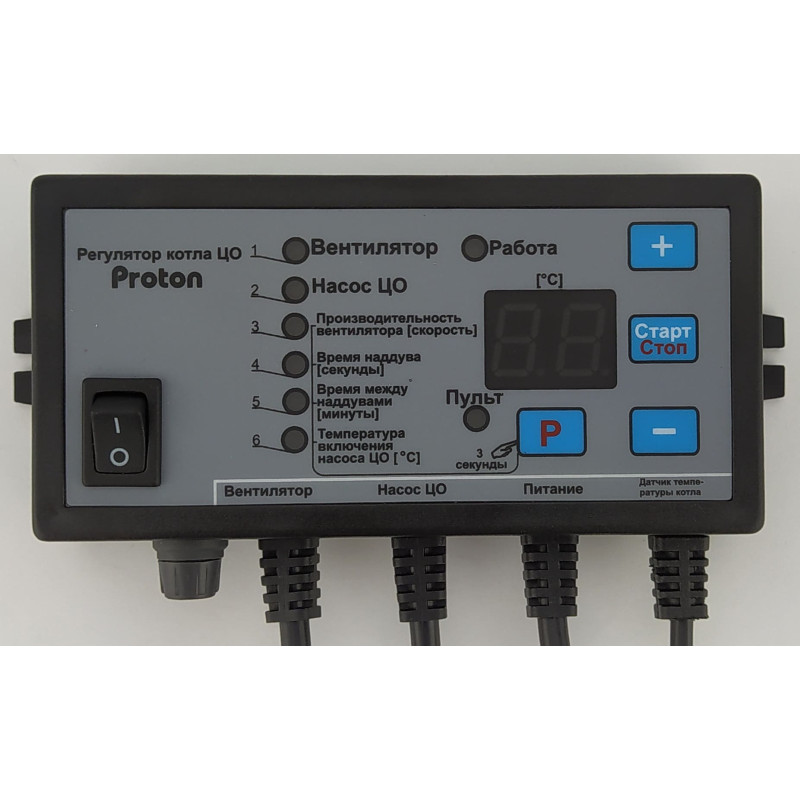

Цифровий LЕD дисплей, що легко читається.
Світлодіодна індикація режимів роботи.
Можливість підключення кімнатного термостата/програматора чи панелі дистанційного керування PILOT.
Плавне регулювання обертів вентилятора. Плавне включення вентилятора від мінімальних до максимальних обертів.
Можливість встановлення максимальних та мінімальних обертів вентиляторів (50 швидкостей обертання дозволяє працювати з вентиляторами різних типів).
Встановлення часу продування та часу перерви між продуванням котла.
Регульована температура увімкнення циркуляційного насоса.
Гістерезис температури теплоносія. Контролює нестачу палива.
Функції АНТИСТОП та АНТИЗАМЕРЗАННЯ.
Функція повернення заводських установок.
Корпус пристрою адаптований до монтажу на стіні.

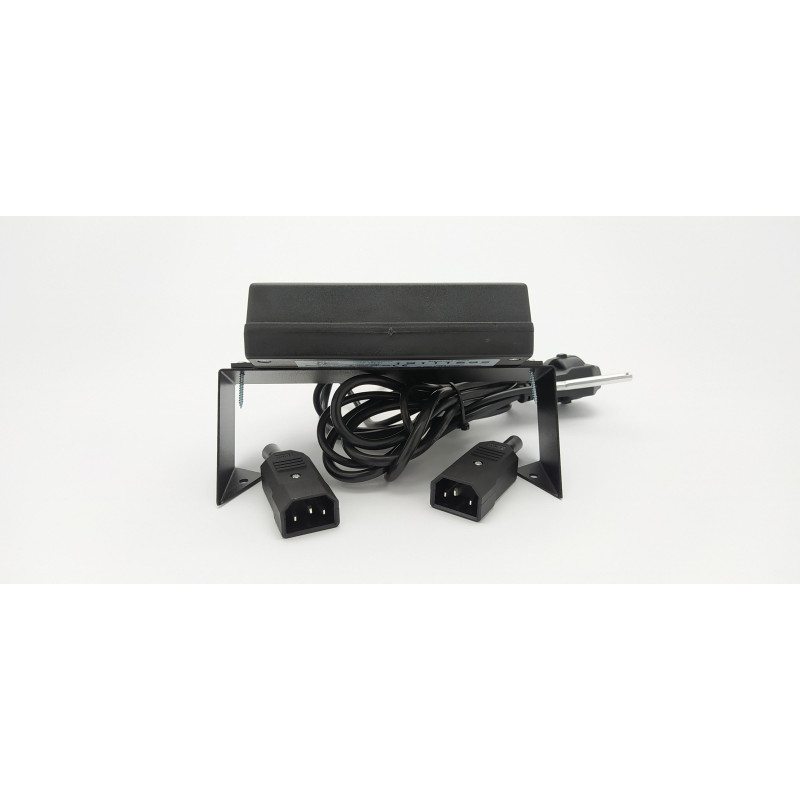

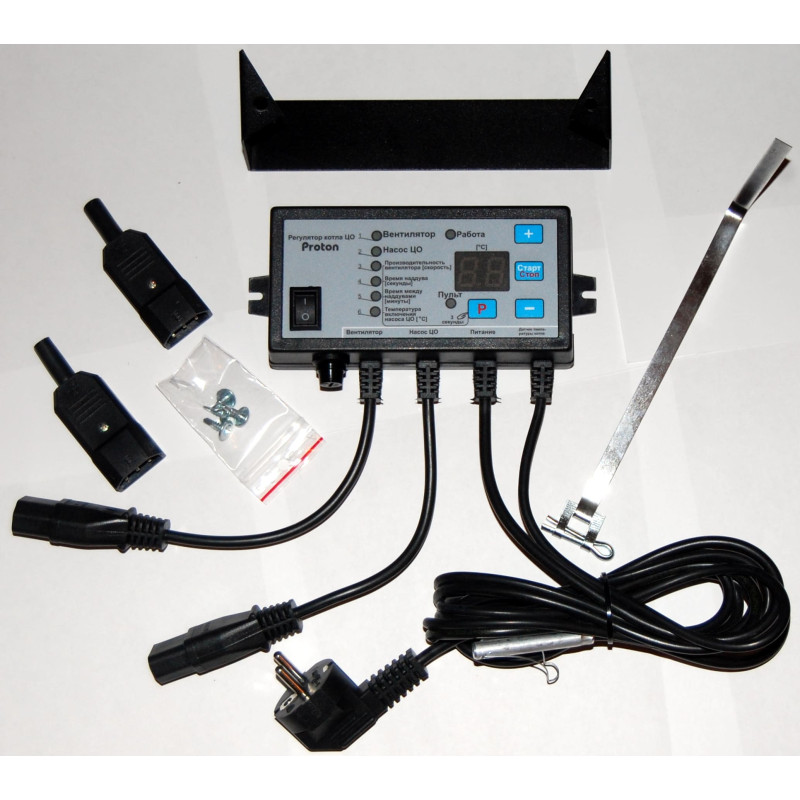

Додаткова монтажна планка для встановлення автоматики на казані в комплекті.
Просте і зрозуміле меню користувача.

Технічні дані:

1. Маркування вимірювального елемента в температурному датчику котла        KTY 81-210
2. Діапазон установки температури                                           35*85 °C
3. Максимальна швидкість вентилятора                                  1, 50 швидкість
4. Час наддува                                                    5¸59 сек
5. Час між наддувами                                                    1, 30 хвилин
6. Температура включення циркуляційного насоса                          25¸70 °C
7. Гістерезис температури котла                                            1,0 °C
8. Температура включення аварійного – програмованого –  термостата                 90 °C
9. Температура навколишнього середовища під час роботи Pегулятора                 5, 45 °C
10. Напруга мережі Регулятора                                           ~230/50 В/Гц
11. Діапазон роботи датчика температури                                   0¸100 °C
12. Вихідне навантаження:                                                    насос ЦО 220 В / вентилятор 220 В 100/150 Вт
13. Споживана потужність                                                    2Вт
14. Температура включення насоса ЦО за низької температури котла менше        5°C
15. Увімкнення насоса через кожні 14 днів на 1 хвилину – запобігає застійу насоса після опалювального сезону (умовою роботи цієї функції - увімкнений Регулятор)
